Parallel- oder Reihenschaltung – Was ist besser?

Bevor Sie sich für eine Schaltweise entscheiden, sollten Sie Ihren Einsatzzweck überdenken. Denn eine Parallelschaltung erhöht die Kapazität bei gleichbleibender Spannung, während eine Reihenschaltung die Spannung vervielfacht und nicht die Kapazität. Demnach greifen Sie auf das In-Reihe-schalten zurück, wenn Sie zum Beispiel 24-Volt-Geräte bedienen möchten.

Darum lohnt sich das Parallelschalten!

Müssen Sie einen hohen Energiebedarf unterwegs decken oder wollen möglichst autark mit dem Camper leben? Dann nutzen Sie die Parallelschaltung in Ihrem Fahrzeug!

Doch das sind nicht die einzigen Gründe. Ebenso können Sie mit dieser Schaltung von folgenden Vorteilen Gebrauch machen:

Achtung: Nicht jede Batterie lässt sich kombinieren!

Die Wahl der Akkumulatoren ist auch hier wie immer von großer Bedeutung. Denn die Akkus sollten stets neu und vor allem identisch sein. Das heißt Technologie, Kapazität und Spannung müssen gleich ausfallen. Kombinieren Sie deshalb bspw. eine 65Ah-Batterie immer nur mit einer weiteren 65Ah-Batterie. Auch diese Punkte sollten Sie nicht außer Acht lassen:

1. Wechseln Sie die Batterien möglichst immer zum selben Zeitpunkt, da eine neue Batterie durch den zu belastenden Ladestrom sonst an Lebensdauer verlieren könnte. Das Alter der Akkus sollte sich nicht um mehr als 1 Jahr unterscheiden.

2. Legen Sie kurze Verbindungswege zwischen den Batterien, um einen Kabelsalat zu verhindern und platzsparend zu arbeiten.

3. Um eine gegenseitige Entladung der Batterien zu umgehen, bauen Sie optimalerweise ein Trennrelais ein. Dieses trennt die Verbindung zum Stromkreis bei einem Halt bzw. wenn die Batterien mal nicht geladen werden.

Wie viele Batterien darf ich zusammenschalten?

Wir empfehlen stets maximal drei Akkus zusammenzuschalten. Bei einem Schaltkreis mit drei Batterien ist es dann noch dazu ratsam einen Equalizer bzw. Ladungsausgleicher zu verbauen. Dies hat den Hintergrund, dass nicht alle Zellen innerhalb der Batterien stets die gleiche Ladung aufweisen. Zellen mit niedrigeren Werten werden überladen und gehen kaputt. Die „überlebenden“ Zellen versuchen dies dann auszugleichen und sind ebenso schneller defekt. So wird die Lebensdauer des gesamten Stromkreislaufs minimiert. Setzen Sie einen Equalizer ein, so reguliert er diesen Prozess und verzögert ein vorzeitiges Ende der Batterien.

So läuft das Zusammenschalten bei Parallelschaltung

Die einfache Parallelschaltung

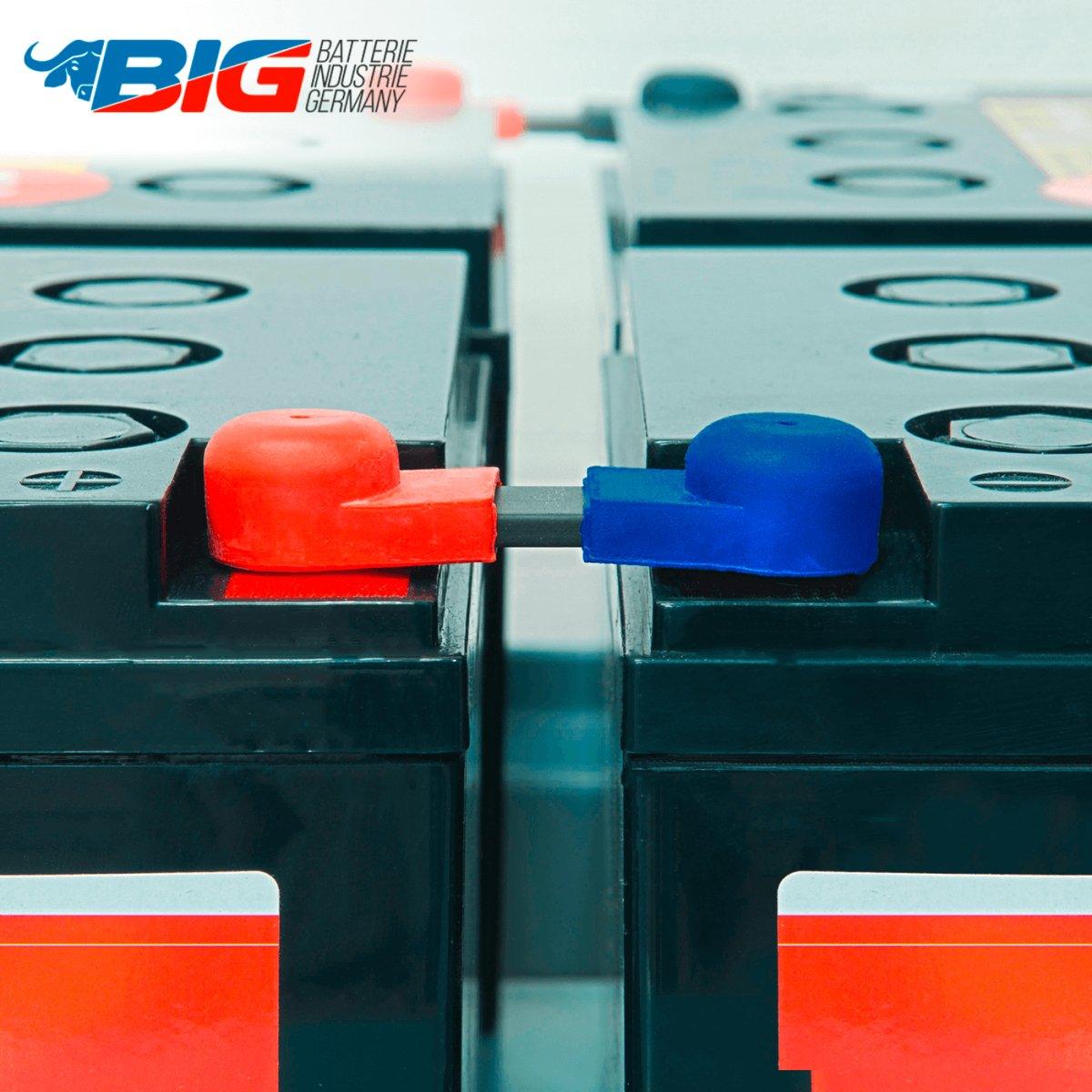

Generell gibt es zwei Arten Batterien parallel zu schalten. Die einfache Parallelschaltung ist wie der Name schon sagt simpel umzusetzen. Dabei beginnt der Schaltkreis an lediglich einem Akku und wird von dort zum nächsten weitergeführt. Es wird zwischen den beiden Versorgerbatterien eine Verbindung von Plus zu Plus und von Minus zu Minus hergestellt.

Doch lieber Kreuzschaltung statt einfach?

Allerdings hat die Kreuzschaltung gegenüber der einfachen Schaltweise einen entscheidenden Vorteil. Denn wenn die Batterien überkreuz geschalten werden, agieren sie als eine große Batterie, was die positive Konsequenz hat, dass der Ladefluss bei diesem Schaltkreis besser funktioniert. Dadurch ist ein gleichmäßiges Laden und Entladen der Akkumulatoren möglich.

So funktioniert die Kreuzschaltung!

Wenden Sie diese Schaltung an, so verbinden Sie das Pluskabel mit dem Pluspol an Batterie 1 und führen es weiter zum Pluspol von Batterie 2. Mit dem Minuskabel gehen Sie genau umgekehrt vor. Führen Sie es zum Minuspol von Batterie 2 und dann zum Minuspol von Batterie 1.

Die richtige Ladeweise bei parallelgeschalteten Batterien

Bevor Sie mit dem Ladevorgang beginnen, sollten Sie die Batterien vom Stromzugang trennen. Dies kann durch das Ziehen des Steckers oder auch durch einen Trennschalter geschehen.

Fazit

Die Parallelschaltung zweier Batterien sollten Sie anwenden, wenn Sie Ihre Kapazität erhöhen möchten. Dazu eignet sich besonders die Kreuzschaltung, da diese den Ladefluss der Akkus verbessert und ein gleichmäßiges Laden sowie Entladen ermöglicht. Beim Zusammenschalten von Batterien sollten Sie stets auf die gleiche Technologie, Kapazität, Spannung und ein möglichst gleiches Alter achten.

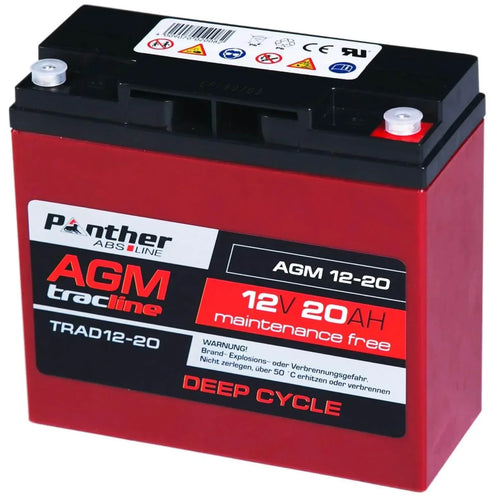

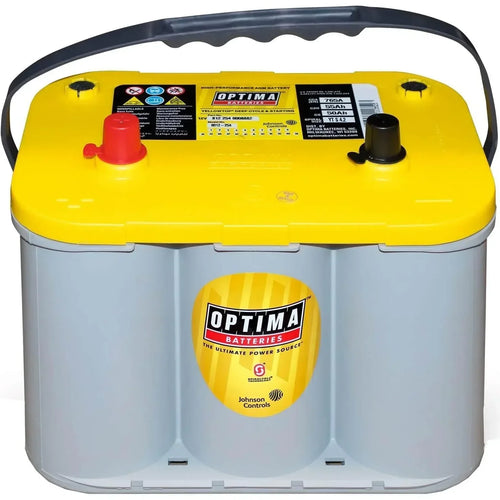

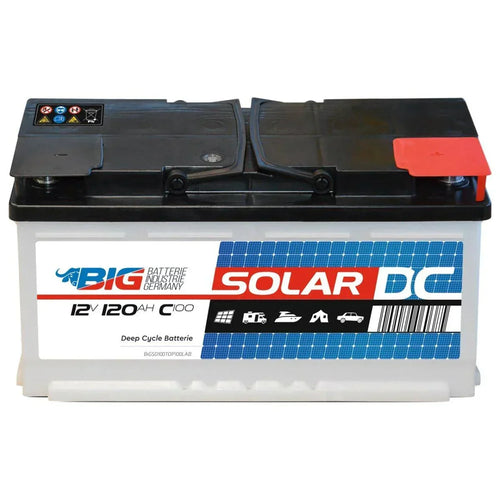

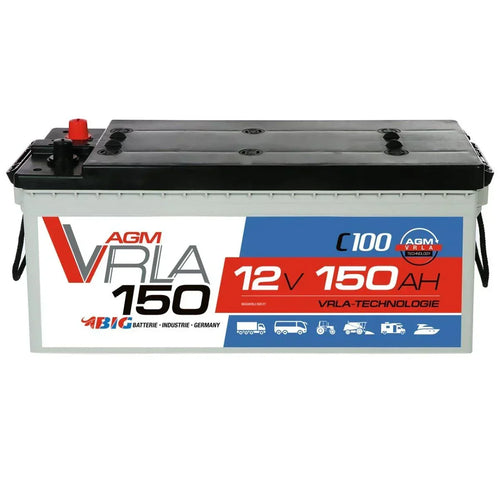

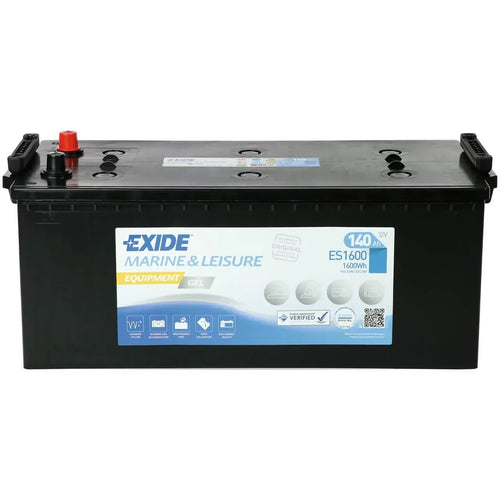

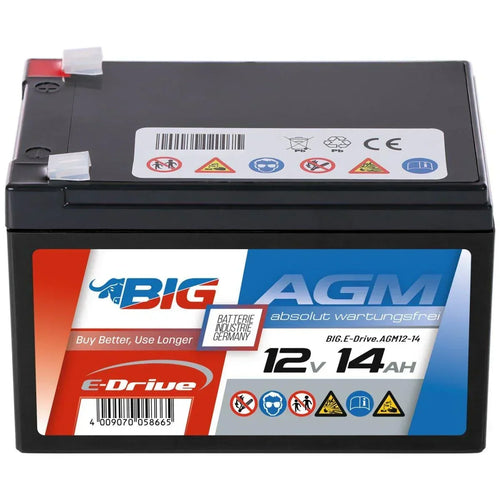

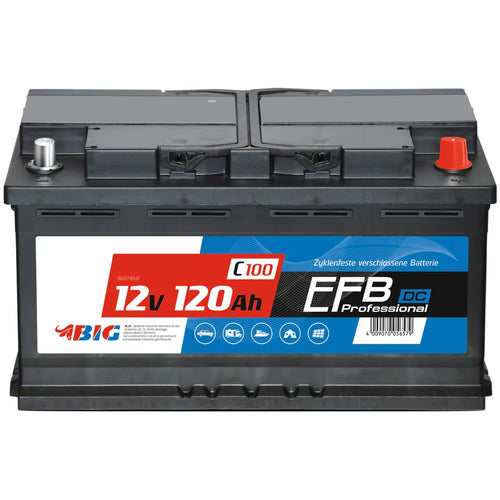

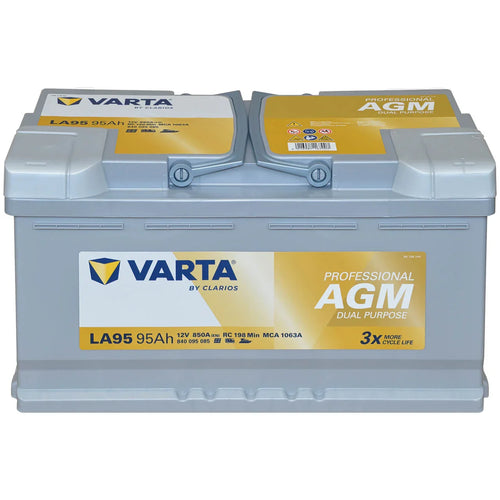

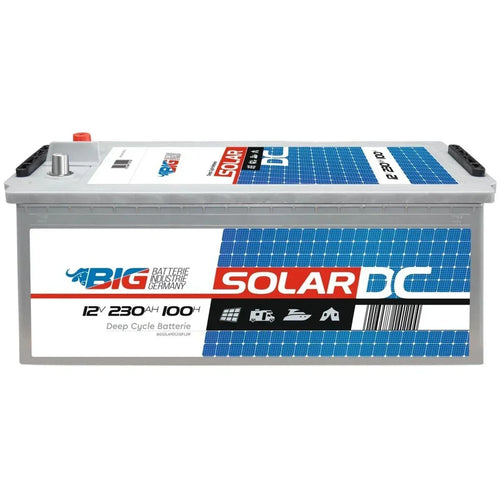

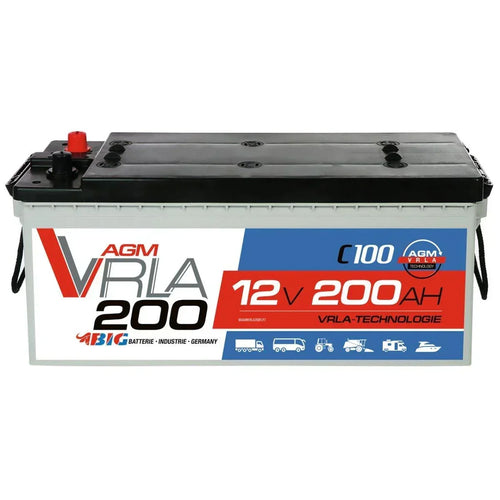

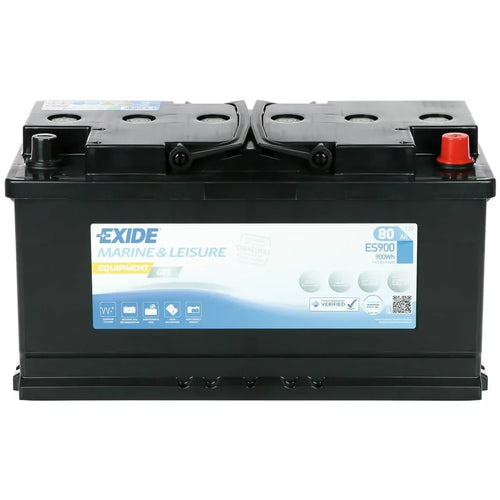

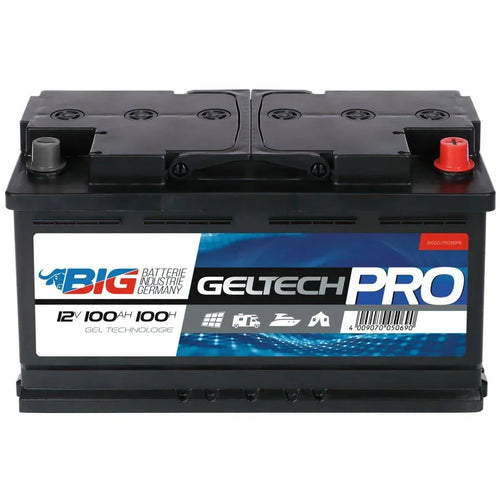

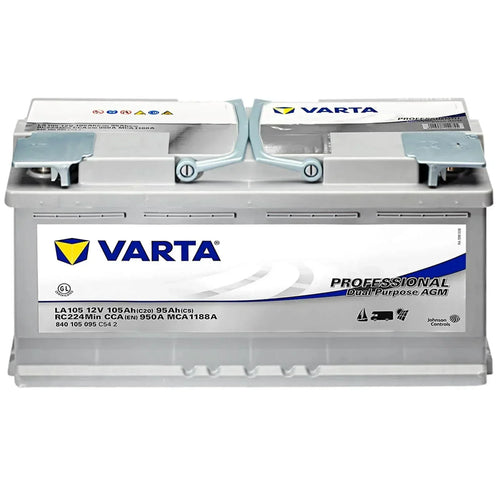

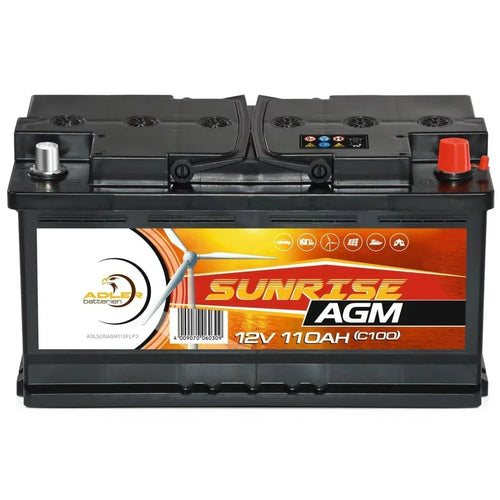

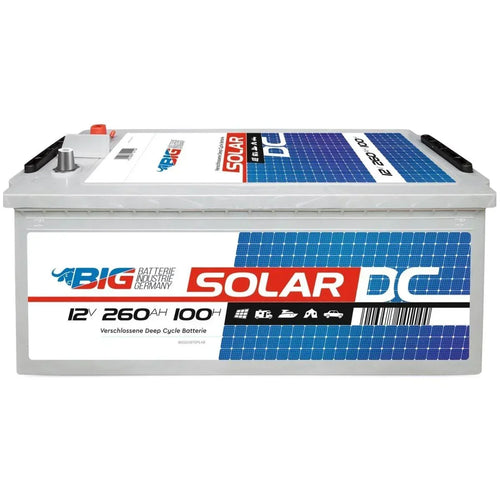

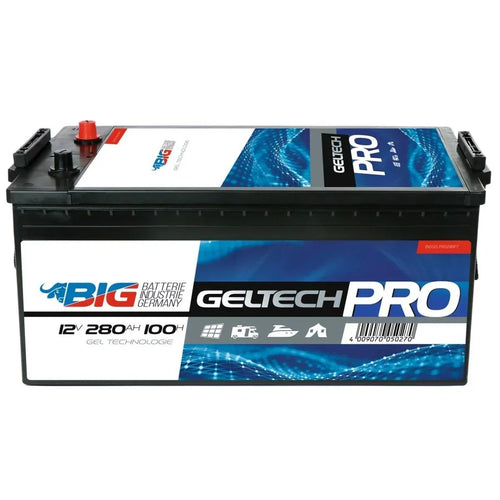

Bei uns finden Sie Ihre perfekten Batterien zum Parallelschalten!
