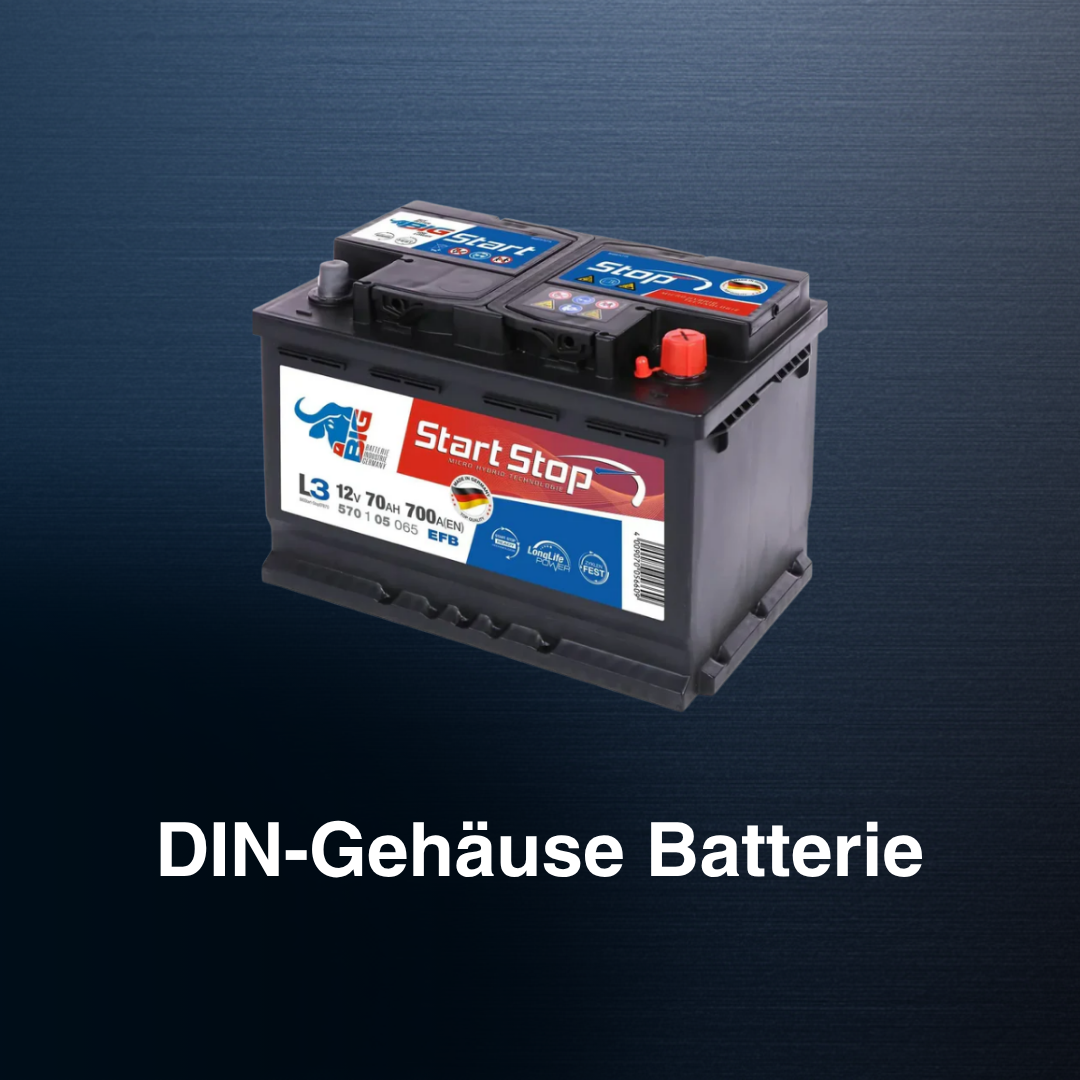

Was steckt hinter dem DIN-Gehäuse einer Batterie?

Was ist der Zweck eines DIN-Gehäuses?

Das DIN-Gehäuse einer Batterie umschließt die Batteriezelle und schützt vor Umwelteinflüssen und mechanischen Schäden. So wird die Batterie gegen Hitze und Kälte isoliert und vor Elektrolytaustritten, Vibrationen oder äußeren Stößen geschützt.

Aufbau eines DIN-Gehäuses

Der Aufbau eines DIN-Gehäuses ist strikt vorgegeben, damit das Gehäuse problemlos in den europäischen Fahrzeugstandard passt. Dafür werden die exakten Maße, die Polanordnung und die Befestigungsart berücksichtigt. Die konischen DIN-Pole sind konstruktionsbedingt vom Gehäusedeckel umgeben und können mit Schutzkappen versehen werden.

DIN-Gehäuse richtig lesen können

Früher bestand die DIN-Nummer aus einem 5-stelligen Code, dieser wurde aber von einer 9-stelligen ETN-Nummer (European Type Number) ersetzt. Die ETN wurde eingeführt, um einen einheitlichen Standard für Autobatterien in ganz Europa zu schaffen. Sie integriert und erweitert die alte DIN-Nummer.

Ziffer 1–3: Kapazität in Ah sowie Spannungsklasse (Volt)
Ziffer 4–6: Alte DIN-Nummer – gibt Auskunft über das Gehäuse
Ziffer 7–9: Kälteprüfstrom / Startleistung (CCA)

Das richtige DIN-Gehäuse bestellen

Die Maße eines Gehäuses werden folgendermaßen angegeben: Länge × Breite × Höhe in mm. Geringe Abweichungen (wenige mm) bei Länge oder Höhe sind herstellerbedingt normal und meist unproblematisch.

Kleiner Hinweis: Die aktuelle europäische Norm ist DIN EN 50342, die die ursprüngliche DIN 72311 abgelöst hat, aber kompatible Maße beibehält.

In den folgenden Tabellen können Sie die passenden Maße für Ihr Fahrzeug entnehmen:

Hochformat-Reihe
(H-Code)

DIN-Code	EN-Code	Länge	Breite	Höhe	Typische Kapazität
H3	-	175	175	-	~40 Ah
H5	L2	242	175	190	~60–63 Ah
H6	L3	278	175	190	~70–72 Ah
H7	L4	315	175	190	~80 Ah
H8	L5	353	175	190	~92–105 Ah
H9	L6	393	175	190	~105 Ah

Kleinformat-Reihe
(L-Code, Kleinwagen)

Code	Länge	Breite	Höhe	Typische Kapazität
LB1/L1	207	175	175	~50 Ah
LB2	207	175	190	~55 Ah
L2	242	175	175	~60 Ah
LB3	242	175	190	~65 Ah
L3	278	175	175	~70 Ah
LB4	278	175	190	~80 Ah
LB5	315	175	190	~85 Ah
L5	353	175	175	~90 Ah
L6	353	175	190	~100–110 Ah

Flachformat-Reihe
(T-Code, niedrigere Bauhöhe)

DIN-Code	Länge	Breite	Höhe
T6	278	175	175
T7	315	175	175
T8	353	175	175

Sonderformate

Code	Länge	Breite	Höhe
B DIN	513	223	223
C DIN	518	276	242

Bitte beachten

• Bodenleiste: Codes wie B00, B01, B13 geben die Form der unteren Befestigungsleiste an. Europäische Fahrzeuge nutzen meist B13, asiatische Fahrzeuge oft B00 oder B01.
• Polarität / Schaltung: 0 = Pluspol rechts, 1 = Pluspol links – jeweils mit Blick auf die Pole.
